win电脑怎么连PLC调试?西门子S7系列PLC与电脑通信的配置步骤

工业现场最常见的画面：笔记本插上网线，PLC的网口灯也亮着，可编程软件里就是搜不到设备。这类问题极少是PLC坏了，多数是电脑这一侧的三件事没对齐——网卡选错、IP不同网段、下载接口没指定。下面按物理层到软件层的顺序走一遍，每一步都有明确的验证动作，不用靠猜。

一、物理链路先确认三件事

第一，网线插在PLC的哪个口。S7-1200/1500通常有两个PROFINET口，标着X1 P1、X1 P2，两个口内部是交换机关系，插哪个都行；但S7-200 SMART只有一个以太网口，插错到扩展模块的RJ11口是不会通的。

第二，看指示灯。网口旁Link灯常亮表示链路建立，Act灯闪烁表示有数据。灯不亮就换线，别急着改IP。

第三，确认电脑网卡。笔记本常同时存在有线网卡、Wi-Fi、虚拟网卡（VMware、VirtualBox各建一块）。用ipconfig /all看清楚有线网卡的名称和地址，后面所有配置都针对这一块，不要动Wi-Fi。

二、把电脑IP配到PLC同一网段

西门子PLC出厂默认地址常见为192.168.0.1（S7-1200/1500）或192.168.2.1（S7-200 SMART）。电脑要设成同网段的不同地址，例如PLC是192.168.0.1，电脑就设192.168.0.10。

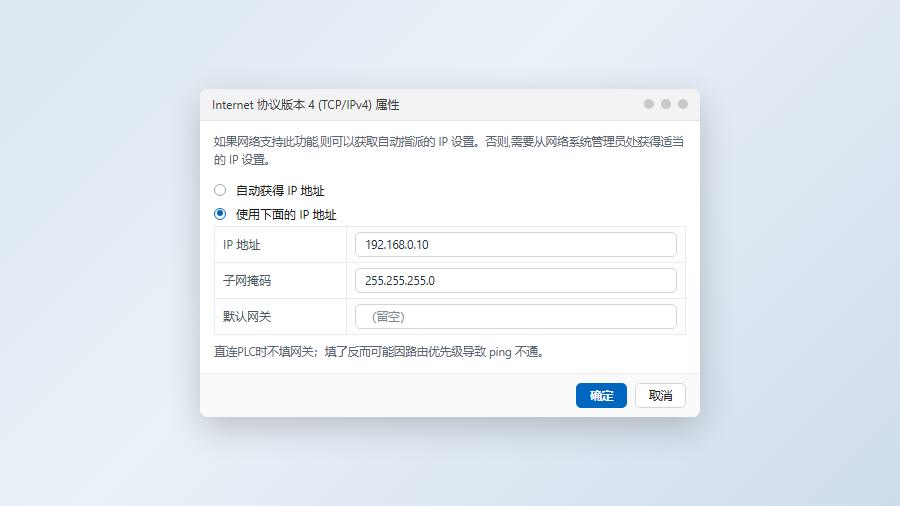

路径：控制面板 → 网络和 Internet → 网络连接 → 右键有线网卡 → 属性 → 双击"Internet 协议版本 4 (TCP/IPv4)" → 使用下面的IP地址。

• IP地址：192.168.0.10（末段避开PLC已占用的地址）
• 子网掩码：255.255.255.0
• 默认网关：留空（直连时填了反而可能出问题）

命令行等价写法（管理员）：netsh interface ip set address name="以太网" static 192.168.0.10 255.255.255.0

如果PLC地址未知，还有一条捷径：把电脑设为自动获取，用软件里的"可访问的设备"扫描；或者用PRONETA这类扫描工具广播查找。实在扫不到，才考虑把PLC复位到出厂地址。

三、ping通是硬门槛

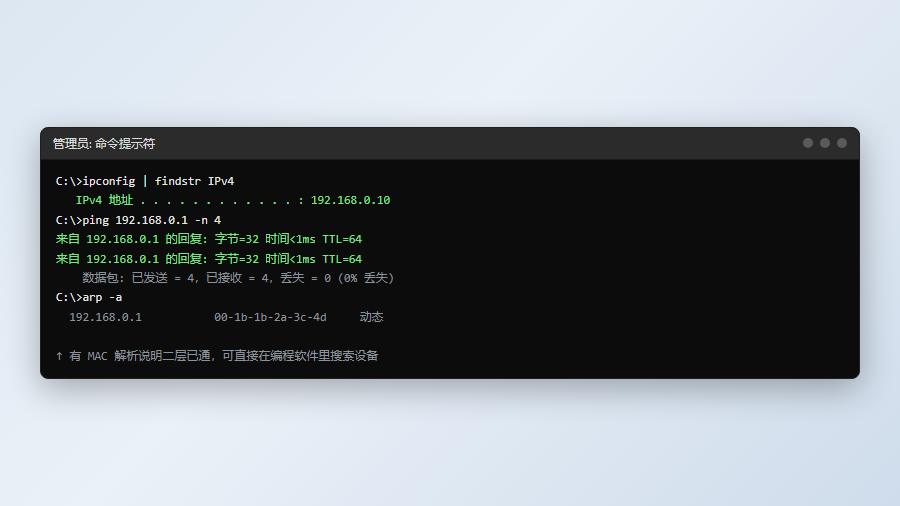

配完IP不要直接开软件，先在命令行验证：

• ipconfig 确认地址确实落在那块网卡上
• ping 192.168.0.1 -t 持续测试，能稳定返回时间<1ms才算直连正常
• arp -a 看PLC的MAC是否解析出来，有MAC说明二层通了

ping不通分两种。请求超时：多半是网段不对或防火墙拦了ICMP；显示"无法访问目标主机"：本地路由表没匹配，检查是否配了多余的网关。临时关掉Windows防火墙的专用网络配置再测一次，能通就说明是防火墙问题，随后把编程软件的进程加进白名单，而不是长期关防火墙。

四、TIA Portal里指定下载接口

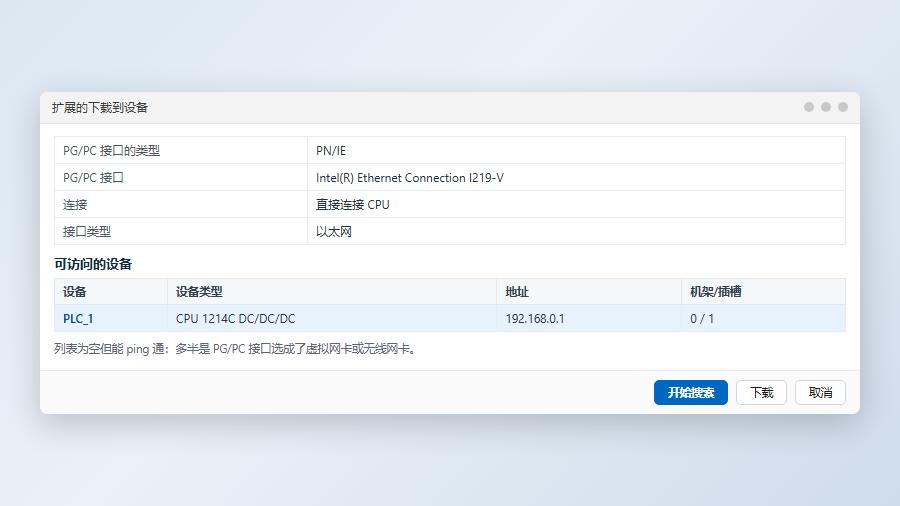

软件层最容易漏的一步是PG/PC接口。打开TIA Portal，项目树里右键PLC → 属性 → 常规 → PROFINET接口 → 以太网地址，确认IP；然后点"在线 → 扩展的下载到设备"，在"PG/PC接口的类型"里选PN/IE，"PG/PC接口"里选实际使用的那块有线网卡（名字要和ipconfig里一致），"连接"选"直接连接CPU"。

点"开始搜索"后，可访问的设备列表里应出现PLC的型号、IP和机架槽位。列表为空但ping得通，通常是接口选成了"PLCSIM虚拟网卡"或Wi-Fi网卡；列表能出但下载时报"无法建立连接"，检查PLC是否处于运行模式且未设置访问密码。

五、S7-200 SMART的专用做法

200 SMART用的是STEP 7-Micro/WIN SMART，路径不同。打开软件后点左侧"通信"对话框，在"通信接口"里选"以太网"，点"查找CPU"，软件会列出同网段内的所有CPU。双击目标CPU的IP即可建立连接。

如果查找不到，把电脑和PLC直连、关掉无线，再手动在对话框里输入PLC的IP点"添加CPU"。200 SMART还有一个细节：PLC的IP如果被改过而你不知道，可以用MicroSD卡恢复出厂设置，或者通过"设置PLC IP地址"功能强制写入。

六、串口与RS485连接的补充

老设备走RS485转USB时，除了接线（A对A、B对B），还要在设备管理器里确认串口号，并核对波特率、数据位、校验位、停止位四项参数与PLC侧一致。S7-200的端口0默认9.6kbps、8数据位、偶校验、1停止位，参数不匹配的表现是能连上但读不到数据。

USB转485线要装驱动，CH340、FT232是两种最常见的芯片，装完在设备管理器"端口(COM和LPT)"下应出现具体型号加COM号，带黄色感叹号说明驱动没装对，而不是线坏了。

七、常见问题

ping得通但软件搜不到设备？
先看PG/PC接口是否选错网卡，再确认PLC没有启用"仅允许指定客户端访问"的保护级别。S7-1200/1500在属性 → 防护与安全 → 访问级别里可以限制连接。

电脑装了虚拟机，网段冲突怎么办？
VMware的VMnet8默认占用192.168.x网段，容易和PLC撞车。在虚拟网络编辑器里把VMnet8改到172.16.x，或临时禁用虚拟网卡。

能下载程序但不能在线监控？
检查PLC是否被设为"不允许在线修改"，以及是否有其他电脑同时在线占用了连接资源。S7-1200默认允许的连接数是有限的。

结论：连不上PLC时，按"网线指示灯 → 网卡IP同网段 → ping通 → PG/PC接口选对网卡"这四步走，绝大多数问题在第三步之前就能定位。软件里搜不到设备，先怀疑自己选错了网卡，而不是先怀疑PLC。
